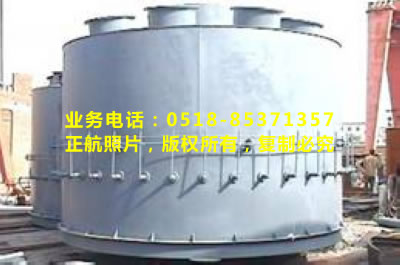

一、概述　　TPRT-CY 系列旋风分离器是以半工业性模型（ Φ 550- Φ 610mm ）对比试验结果为依据，优化设计的一种高效型旋风分离器。独特的结构型式和合理的结构参数及选型，使得它在保证分离性能——具有较高的效率和较小阻力的前提下，减少了金属消耗量，且布置上很方便。可广泛应用于大型燃煤锅炉中贮式制粉系统和小型燃煤锅炉的烟气净化装置。
二、工作原理及结构特点
　　TPRT-CY 系列细粉分离器的工作原理是利用重力分离、离心分离，使不同颗粒的煤粉分离。含尘气流由分离器入口切向引入分离器内作旋转运动，固体粒子靠离心力甩向外筒壁并向下运动，由下部排尘口排出，净化后的气流由顶部排气口排出。
　　其****特点是：入口用直切式，异型入口结构，减少了进气与内部旋流的相互干扰，有效地组织了分离器内的气流工况，提高了分离器的效率，在排气管内装有适当形式的导向叶片，减少了分离器的阻力，从而保证了该系列细粉分离器具有良好的性能。
三、规格和性能
　　TPRT-CY 系列细粉分离器常用的从 Φ 1050- Φ 3500mm 等规格（见附表）可适用的风量范围： 10000-120000 &# 13221; /h ，进口速度为 2.6 -3.5m /S ，按进口速度计算的阻力系数为 6.2-6.5 ，呆板筒体速度计算的阻力系数为 240-250 ，效率不低于 85-90% 。
四、安装运行及维护
　　有关细粉分离器的制造安装质量及运行操作条件，对其性能影响很大。除加工时必须保证制造质量外，工地安装前必须进行外观检查和装配检查，看内壁是否有因放置不当或运输过程中造成凸起或凹坑变形，油漆有无剥落或锈蚀痕迹，切除临时支撑时须仔细，以防损坏分离器内壁工作面。细粉分离器的组装，支撑及管道连接，应按有关图纸和技术规定执行，并符合原水电部颁发的《电力设施及验收技术规范》（ SDJ- 245-88 ），各部位的焊接必须严格保证其气密性，排气管与筒体、锥体（特别是排尘口）之间的不同心度必须控制在 0.3-0.5%D 以内；每次小修时，均应打开入孔门及防爆门，及时清除各部位的积粉，仔细检查各部位的磨

号	通风量 Qtf （ &# 13221; /h ）	D	L	L1	L2	L3	L4	d0	d	C	A	B	H	重量（ Kg ）
TPRI-CY1050	3000~7000	1050	3724	896	1986	3124	1948	480	165	650	780	290	280	1374
TPRI-CY1250	6000~9000	1250	7140	988	2376	3285	2485	540	215	690	860	320	300	1549
TPRI-CY1450	10000~15000	1450	~9130	1197	2915	4564	3014	610	263	870	977	370	353	1766
TPRI-CY1600	20000~25000	1600	~9970	1304	3215	5019	3326	675	263	960	1076	405	353	2088
TPRI-CY1850	30000~35000	1850	~11170	1481	3715	5778	3848	780	315	1110	1241	470	449	2736
TPRI-CY2150	40000~45000	2150	~12953	1693	4315	6690	4476	900	367	1290	1439	550	521	3644
TPRI-CY2350	50000~55000	2350	~14077	1831	4715	7295	4895	1000	367	1410	1571	600	559	4298
TPRI-CY2650	60000~65000	2650	~15860	2050	5315	8209	5518	1115	367	1590	1769	680	641	5821
TPRI-CY3000	75000~85000	3000	~17925	2350	6030	9260	6279	1250	367	1800	2000	770	725	8077
TPRI-CY3250	95000~100000	3250	~19080	2474	6415	9890	6644	1345	416	1920	2110	830	775	10236
TPRI-CY3500	110000~115000	3500 ,	~20754	2660	7030	10780	7275	1470	416	2100	2330	900	845	12390
