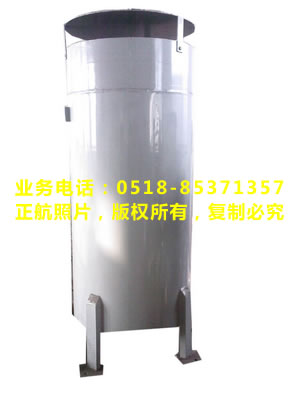

锅炉生火排汽消声器主要应用于电站发电厂、石油化工、有色金属冶炼、造纸、纺织印染等工业的锅炉蒸汽排放及其它气体消声排放的有效消声。是消除蒸汽排放性噪声的重要措施。主要使用与发电、化工、冶金、纺织等工业部门中的锅炉汽轮机等热力设备蒸汽排放的有效消声。本锅炉排汽消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、体积小、重量轻及安装方便的优点。

二、消声器原理
锅炉生火排汽消声器系综合了最合理的消声器原理所设计。高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因。为抑制高压汽流排放噪声，当前世界上已具有多种形式的的消声器，其消声器原理大多采用多级节流降压，由于其结构复杂、重量大、难以解体检修，因而限制了其应用范围。本新型结构的消声器克服了上述缺点。使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所是设计，用以有效地吸收剩余噪声。当用户按要求，安装后，总消声量要达35～40分贝。

锅炉生火排汽消声器主要用于发电部门中的锅炉点火排放消声降噪。同时也广泛用于石油、化工、冶金、纺织等工业的锅炉点火排汽排放消声。
三、锅炉生火排汽消声器产品特点
消声器是阻止声音传播而允许气流通过的一种器件，是消除蒸汽排放动力性噪声的重要措施。衡量排汽消声器的好坏，主要考虑以下三个方面：
1、消声器的消声量能满足《工业企业噪声卫生标准》的要求；
2、消声器的适应性能（即适应低中频谱宽带和高温高压等）；
3、消声器的结构性能。（尺寸合理、造价低、寿命长等）

四、锅炉生火排汽消声器技术参数表

型号	类别	外形尺寸			底座螺孔			接管规格	配套汽轮机型号
		总长	外壳高度	壳体外径	孔距	孔径	孔数	接管规格
		L	L1	D	b	d1	n	d 0 ×δ
PB-39-35/15( 过 )	中压	1556	1356	460	322	20	4	57 × 3.5	N6
PB-39-65/25( 过 )		1848	1648	560	392	20	4	76 × 4	N12
PB-39-100/35( 过 )		1818	1618	675	472	20	4	108 × 4.5	N20
PB-39-130/40( 过 )		1890	1690	675	472	20	4	108 × 4.5	N25
PB-54-35/10( 过 )	次高压	1296	1096	460	322	20	4	57 × 3.5	N6
PB-54-72/25( 过 )		1564	1364	560	392	20	4	76 × 5	N12
PB-100-130/40( 过 )		1854	1654	675	472	20	4	108 × 4.5	N25
PB-100-130/65( 过 )	高压	2142	1942	675	472	23	4	108 × 4.5	N25
PB-100-220/60( 过 )		2142	1942	675	472	23	4	133 × 10	N50
PB-100-220/85( 过 )		2466	2266	675	472	23	4	133 × 10	N50
PB-100--410/100( 过 )		5646	2446	675	472	23	4	159 × 10	N100
PB-140- ( 过 )	超高压	2358	2158	675	472	23	4	133 × 16
PB-140-670/200( 过 )	超高压	2854	2654	805	565	27	4	233 × 16	N200
PB-170-1000/200( 过 )	亚临界	3100	2900	805	565	27	4	133 × 18	N300
PB-28/510-610/40( 过 )	再热器出口	1854	1654	675	472	20	4	133 × 10	N200
PB-39-555-1000/100( 过 )	再热器出口	2646	2446	675	472	27	4	168 × 8	N300

用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料，由本厂代为选型。
发电部门中的锅炉蒸汽不仅高温高压,且排放频带宽,仅靠小孔消声是不行的,我公司. 锅炉生火排汽消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、适应频带宽、针对性设计(低压、中压、次高压、高压、超高压、亚临界、超临界等参数的各种锅炉、压力容器管道排汽放空),安装方便的优点。
