1 技术规范
2.1环境条件
常年室内平均温度：15℃
室内极端****温度：37℃
室内极端****温度：-7.3℃
年平均相对湿度：85%
海拔高度：471m
雪压按1kg/cm2，风载荷按6级风速。地震烈度8级。
危险区类别：无危险区
2.2技术要求
l 压气机试验台的排出空气流量按****200kg/s（标准状态）。排气温度≤500℃。
l 试验压气机排气由厂房内的排气道引入烟囱的排气接口，由法兰连接。
l 烟道外部噪声要求不超85dBA

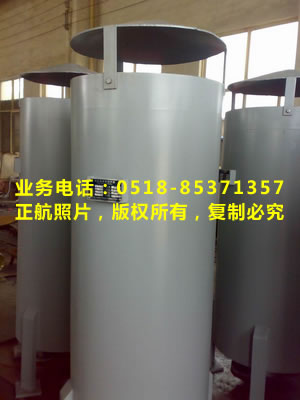

l 排气消声装置安装在排气烟囱内，烟囱的外廓截面尺寸为9×9米。
l 烟囱内壁需敷设保温隔热材料。
l 烟囱顶部为开放式结构，要求烟囱内的消声设备等结构部件要求至少十年以上的免维护时间。
结构示意图见附图。图中标注了尺寸的，投标方要严格执行，其余未标注尺寸的，由投标方根据设计需要自行确定，但必须由招标方签字确认。
2 供货范围
烟囱主体结构为钢筋混凝土浇注体，其设计和施工由招标方负责。为了安装排气消声装置、保温材料等设备，投标方在确认中标后，2周后提供安装投标方设备的预埋件布置图和载荷图分布图。以便招标方进行烟囱设计。
烟道内的设备安装预埋件、保温层隔热层、消声装置及支撑的设计、制造和施工安装由投标方完成。
3 技术资料
4.1投标方除提交投标书以外，还应提交如下文件：
(1) 排气消声装置尺寸外形图及装配图。
(2) 消声装置载荷分布图。
(3) 偏差和澄清表。
(4) 合同签订和图纸批准后的交图计划和发货计划。
4 (5) 含****包装尺寸和重量的装箱清单。
5 性能保证和验收
投标方应担保所提供的设备质量和可靠性，满足本规范的技术要求。如果设备不能达到规定的性能要求，投标方有不可推卸的责任。如果投标方需增加设备或服务来完成，所有费用由投标方负担。
排气消声装置的性能保证项目：
l 烟囱外的噪声值小于85dB(A)。
l 烟囱外壁的温度小于50℃。 |
